什么是承插焊法蘭？

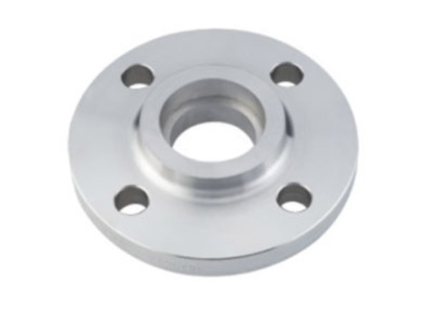

2021-03-15 關注次數：承插焊法蘭是包含承插管的管道連接器，并且該管被焊接到承插管。與類似的滑入式法蘭相比，將承插口包括在承插焊法蘭中可提供更牢固的連接。承插焊法蘭設計用于小型高壓管道。這種類型的法蘭在化工廠中非常流行，并且要求所有法蘭連接均具有順暢的流路連接。法蘭連接的優點是，可以輕松地從法蘭上拆下管道，并輕松地重新組裝。
滑入式法蘭時，必須對管道進行倒角，以便可以在法蘭的內部和外部進行焊接。內部焊縫需要打磨以形成平滑的流動連接。承插焊法蘭使液體順利通過連接而不會壓碎。承窩設計為具有一個內唇，該內唇的寬度與將要插入法蘭的管道的寬度一樣大。以此方式，當組裝單元時，管可以與法蘭中的承窩的唇部準確地對準，從而在法蘭中形成平滑的過渡。
承插焊法蘭另一個功能是插座內的肩部。該肩部可使管道滑動到法蘭上，直到接觸到肩部為止，以確保將管道正確放置在法蘭上。在管道接觸到肩部之后，焊工可以通過圍繞承窩的對接焊接將法蘭固定到管道上。該管的高度與承窩中的肩部高度相同，并且可以提供與滑動法蘭的內部焊縫相同的強度，但不會產生與內部焊縫相關的磨削。
通過清理內部焊接的需要，承插焊法蘭可以節省組裝時間，同時保持相同的牢固連接。通過將插座的內孔與管道的內徑匹配，較厚的插座可提供佳的流量，并在不匹配的情況下實現平穩過渡。承插焊法蘭可由低碳鋼和不銹鋼制成，可用于食品級和非食品級管道。法蘭也適用于高壓和低壓應用。
